Opis

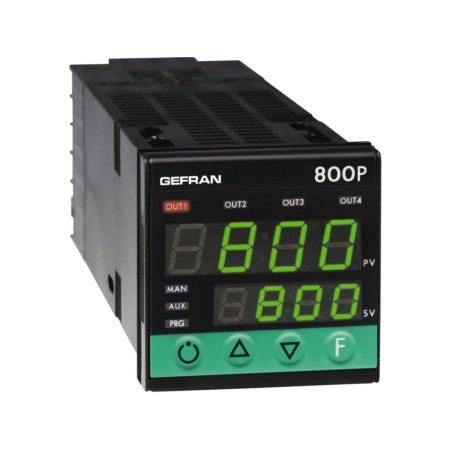

Seria 800P Gefran to mikroprocesorowy programator i sterownik w formacie 48×48 (1/16 DIN), wykonany w technologii SMT. Urządzenie posiada kompletny interfejs operatora, chroniony membraną Lexan, która zapewnia stopień ochrony IP65 płyty czołowej, posiada także 4 przyciski, dwa zielone wyświetlacze LED, każdy z 4 cyframi, 4 czerwone wskazujące diody LED dla 4 wyjść logicznych lub przekaźnikowych oraz kolejne 3 diody LED, które można zaprogramować w celu wskazania różnych stanów pracy urządzenia.
Wejście główne dla zmiennej procesowej jest uniwersalne i daje możliwość podłączenia wielu typów czujników:
– termopary typu J, K, R, S, T, B, E, N, N, Ni-Ni18Mo, L
– termometru oporowego Pt100 3-żyłowego
– termistora PTC
– wejść liniowych 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA i potencjometru
Wszystko to z możliwością personalizacji, którą można zdefiniować za pomocą przycisków płyty czołowej. Możliwa jest również aktywacja korekty wejścia za pomocą funkcji liniowej zdefiniowanej za pomocą dwóch punktów na nim. Rodzaj wejścia jest wybierany z przycisków płyty czołowej i nie są wymagane zewnętrzne adaptery. Dostępne jest drugie pomocnicze izolowane wejście analogowe, które może być również skonfigurowane dla wejścia liniowego (0-10V, 2-10V, 0-20mA / 4-20mA), dla zdalnej wartości zadanej, potencjometru lub przekładnika prądowego. Dodatkowa funkcja wejścia jest w pełni konfigurowalna, włącznie z możliwością niestandardowej linearyzacji. Możliwe jest skonfigurowanie 2 dostępnych izolowanych wejść cyfrowych do wyboru maksymalnie 4 lokalnych wartości zadanych; uruchamianie, zatrzymywanie i resetowanie wewnętrznego timera; funkcje Auto/Man, Loc/Rem; reset pamięci alarmów; funkcja wstrzymania wejścia.
Regulator może posiadać do 4 wyjść przekaźnikowych (5A/250V) lub logicznych (11Vdc, 20mA) oraz do 2 wyizolowanych wyjść analogowych pod napięciem lub prądem. Funkcja każdego z wyjść jest konfigurowalna, a wyjścia zdarzeń powiązane z poszczególnymi krokami programu, jak również funkcje sterowania i alarmu mogą być zapewnione.
Kolejne izolowane wyjście (10 lub 24Vdc, maks. 30mA) jest dostępne do zasilania zewnętrznych przetworników lub potencjometrów. Szeregowy interfejs komunikacyjny RS485 (kompatybilny z RS232C) umożliwia odczyt lub modyfikację dowolnego parametru i sterowanie urządzeniem w trybie online (komutacja lokalna/zdalna ręczna/automatyczna, wewnętrzne sterowanie czasowe, bezpośrednia kontrola wyjść). Dostępne protokoły to MODBUS RTU i CENCAL (Gefran). Opcjonalna komunikacja szeregowa może mieć postać pętli prądowej, RS232 lub RS485, natomiast protokół można wybrać ze wspomnianych wcześniej Gefran (Cencal) i Modbus. Za ich pomocą możliwe jest zapisanie dowolnego z parametrów urządzenia.
Sekwencja ustawiania programatora jest szczególnie krótka i obejmuje do 8 kroków, każdy z rampą wartości zadanej i przytrzymaniem. Łatwo jest również skonfigurować wszelkie blokady wymagane dla wejść logicznych i wyjść zdarzeń, jak również rodzaj restartu preferowany przy użyciu kilku kroków konfiguracji w menu „krok za krokiem”. Poszczególne kroki można przegrupować w 4 różne programy.
Wszystkie procedury programowania przyrządu ułatwia grupowanie parametrów w blokach funkcyjnych. Przyrząd może również wybrać parametry, które muszą być wyświetlane w funkcji konfiguracji sprzętowej, automatycznie ukrywając te, które są nieistotne w danym momencie.
W calu jeszcze większego uproszczenia konfiguracji, dostępny jest zestaw do programowania dla komputera PC, który zawiera program konfiguracyjny dla systemu Windows z menu oraz kabel niezbędny do podłączenia urządzenia. Programator, jak również wyjścia wykonawcze (ciepło/chłodzenie z dwoma niezależnymi pętlami PID), mogą również retransmitować 2 różne profile wartości zadanych, ze wspólną podstawą czasową, do sterownika podrzędnego za pomocą dwóch wyjść analogowych. W fazie wykonawczej programatora oba wyświetlacze służą do monitorowania zachowania się programu i natychmiastowego dokonywania niezbędnych regulacji.
