Opis

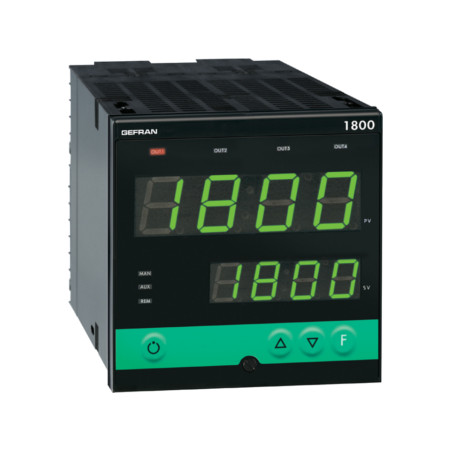

Regulator 1800 to sterownik mikroprocesorowy, format 96×96 (1/4 DIN) wykonany w technologii SMT. Przyrząd posiada kompletny interfejs operatora, chroniony membraną Lexan, która zapewnia stopień ochrony IP65 płyty czołowej. Posiada 4 klawisze, dwa zielone wyświetlacze LED, każda z nich ma 4 cyfry, 4 czerwone diody LED wskazujące 4 wyjścia logiczne lub przekaźnikowe oraz kolejne 3 diody LED, które można zaprogramować w celu wskazania różnych stanów pracy urządzenia.
Wejście główne dla zmiennej procesowej jest uniwersalne i daje możliwość podłączenia wielu typów czujników:
– termopary typu J, K, R, S, T, B, E, N, N, Ni-Ni18Mo, L
– termometru oporowego Pt100 3-żyłowego
– termistora PTC
– wejść liniowych 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA i potencjometru
Wszystko to z możliwością personalizacji, którą można zdefiniować za pomocą przycisków płyty czołowej.
Rodzaj wejścia jest wybierany z przycisków płyty czołowej i nie są wymagane zewnętrzne adaptery. Dostępne jest drugie pomocnicze izolowane wejście analogowe, które może być również skonfigurowane dla wejścia liniowego (0-10V, 2-10V, 0-20mA / 4-20mA), dla zdalnej wartości zadanej, potencjometru lub przekładnika prądowego.
Dodatkowa funkcja wejścia jest w pełni konfigurowalna, włącznie z możliwością niestandardowej linearyzacji. Możliwe jest skonfigurowanie 2 dostępnych izolowanych wejść cyfrowych do wyboru maksymalnie 4 lokalnych wartości zadanych; uruchamianie, zatrzymywanie i resetowanie wewnętrznego timera; funkcje Auto/Man, Loc/Rem; reset pamięci alarmów; funkcja wstrzymania wejścia.
Regulator może posiadać do 4 wyjść przekaźnikowych (3A/250V) lub logicznych (12Vdc, 20mA) oraz do 2 wyizolowanych wyjść analogowych pod napięciem lub prądem. Funkcja każdego wyjścia jest w pełni konfigurowalna za pomocą płyty czołowej. Dostępne funkcje obejmują:
-wyjście sterujące
– wyjście alarmowe
– timer
– powtarzanie wejścia cyfrowego
– retransmisję wartości procesowej
– wartości zadanych
– odchylenia
– wartości zadanej alarmu lub wartości odczytanej z komunikacji cyfrowej.
Kolejne izolowane wyjście (10 lub 24Vdc, maks. 30mA) jest dostępne do zasilania zewnętrznych przetworników lub potencjometrów. Szeregowy interfejs komunikacyjny RS485 (kompatybilny z RS232C) umożliwia odczyt lub modyfikację dowolnego parametru i sterowanie urządzeniem w trybie online (komutacja lokalna/zdalna ręczna/automatyczna, wewnętrzne sterowanie czasowe, bezpośrednia kontrola wyjść). Dostępne protokoły to MODBUS RTU i CENCAL (Gefran). Opcjonalna komunikacja szeregowa może mieć postać pętli prądowej, RS232 lub RS485, natomiast protokół można wybrać ze wspomnianych wcześniej Gefran (Cencal) i Modbus. Za ich pomocą możliwe jest zapisanie dowolnego z parametrów urządzenia.
Wszystkie procedury programowania przyrządu ułatwia grupowanie parametrów w blokach funkcyjnych, a żeby jeszcze bardziej uprościć konfigurację, dostępny jest zestaw do programowania dla komputera PC, który zawiera program konfiguracyjny dla systemu Windows z menu oraz kabel niezbędny do podłączenia urządzenia.
